Sistema de montaje solar con inclinación ajustable para techos metálicos curvos | Sistema de montaje fotovoltaico para techos arqueados
1. Se adapta con precisión a techos de metal curvos y arqueados.
2. Inclinación ajustable para un ángulo de panel y una salida de energía óptimos.
3. Diseño de mini riel con menos componentes para una fácil instalación.
4. La almohadilla de EPDM preinstalada debajo del mini riel proporciona un sello hermético en la interfaz del techo.
Sitio de instalación :
Curved RoofCarga de viento :
35m/sCarga de nieve :
2KN/m2Material :
Aluminum 6005-T5,SUS304 Stainless Steel&EPDMGarantía :
15 YearsPuerto de embarque :
Xiamen Port,ChinaInstrucciones del sistema

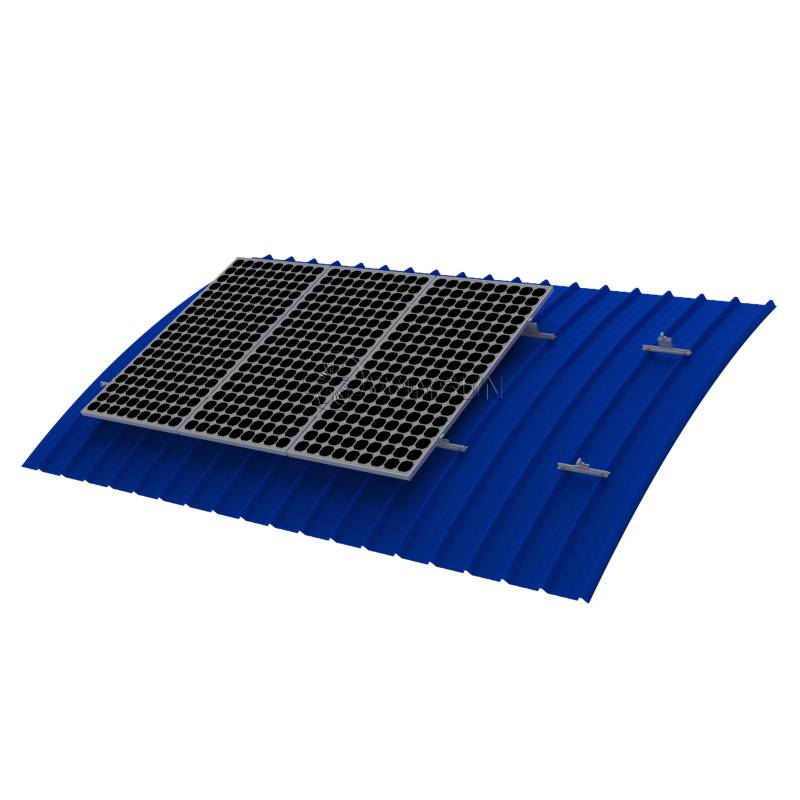

El sistema de montaje solar ajustable de Winsun para techos metálicos curvos ofrece una solución flexible y eficiente para instalar módulos fotovoltaicos en estructuras de techo arqueadas, abovedadas o curvas. Este sistema está especialmente diseñado para techos curvos donde... Sistemas de montaje fotovoltaico faltar.

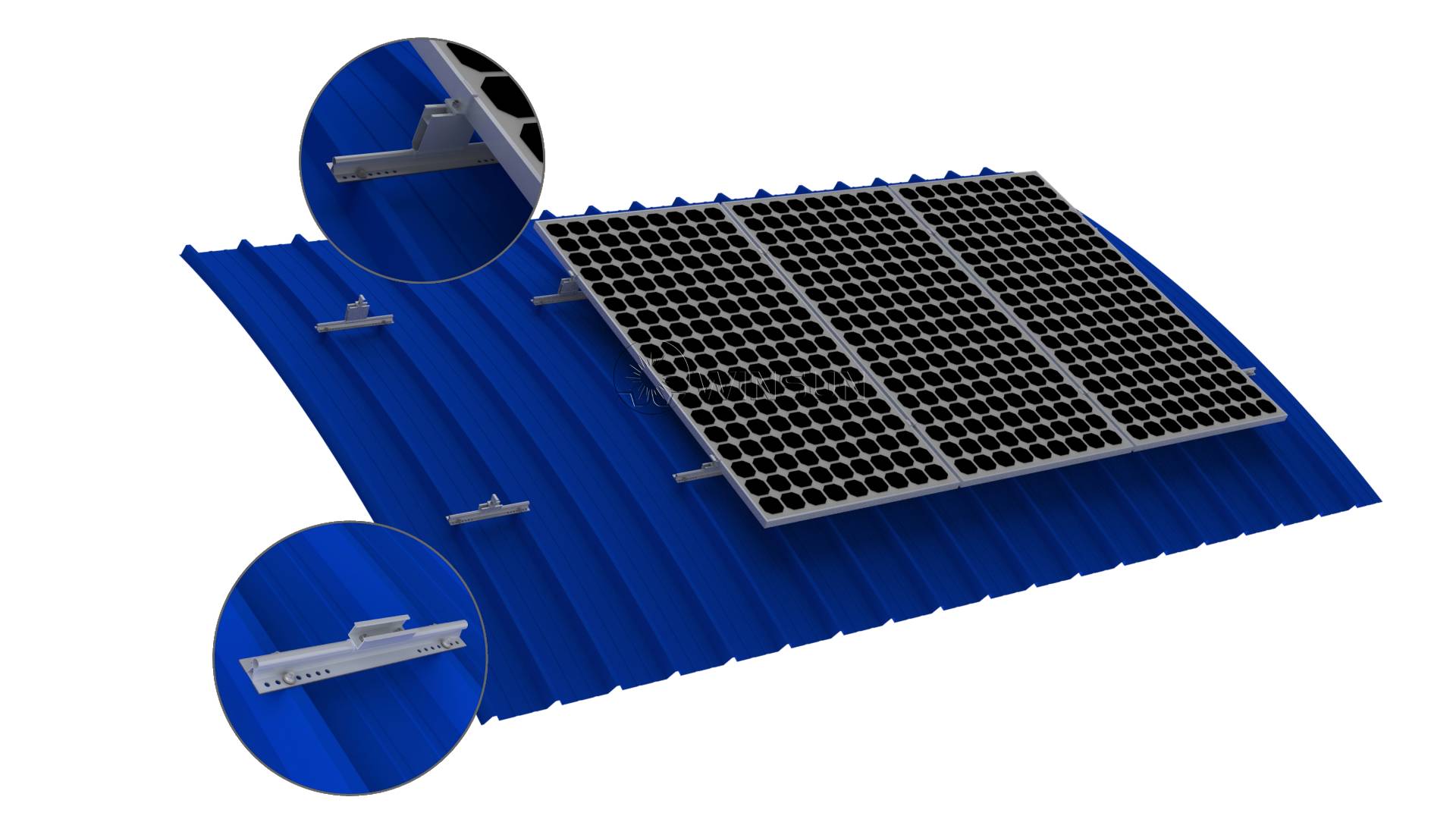

El sistema cuenta con nuestro techo curvo patentado. minicarril Con almohadillas de sellado de EPDM preinstaladas, que garantizan una conexión segura y hermética con la superficie del techo metálico. Una de las principales innovaciones de este modelo es la pata trasera elevada, que permite ajustar el ángulo de los paneles solares, optimizando así la inclinación para una mayor producción de energía solar incluso en superficies curvas.
Características principales:
Ajuste perfecto para techos curvos y arqueados
El sistema de soporte de mini riel ajustable garantiza una conformidad perfecta de la superficie con diversas formas de techos curvos, mejorando la estabilidad y la integración visual.
Ángulo de inclinación ajustable para máxima eficiencia

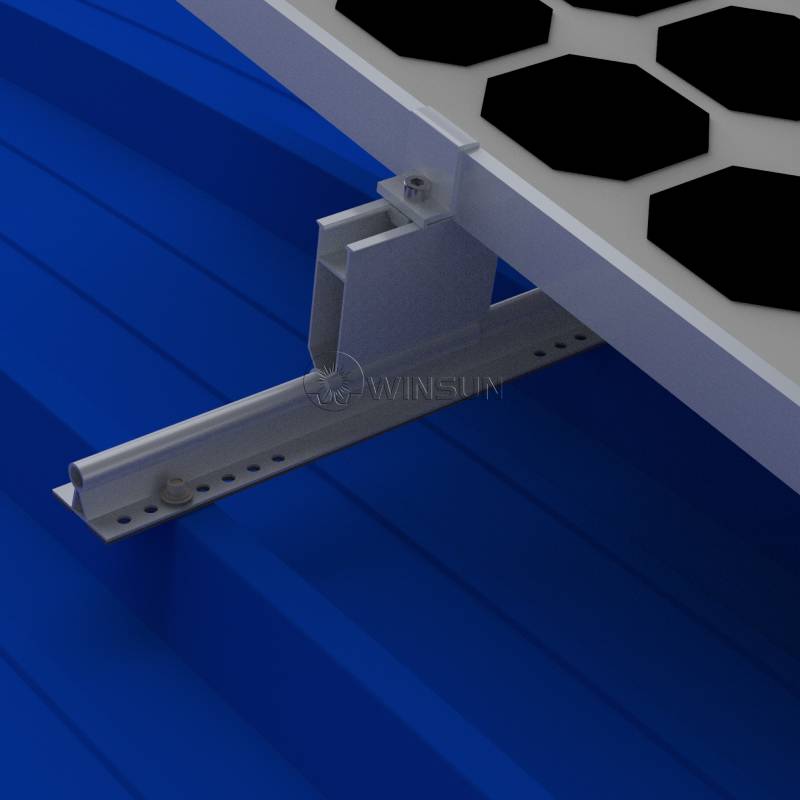

Los soportes traseros están diseñados con mayor altura, lo que permite a los instaladores ajustar el ángulo de inclinación del panel solar para una orientación óptima.
Diseño impermeable con almohadillas de EPDM preinstaladas
La base del mini riel incluye almohadillas de caucho EPDM montadas de fábrica para mejorar el rendimiento a prueba de agua durante el montaje directo sobre techos de metal corrugado.
Modular y de rápida instalación
El diseño compacto reduce la cantidad de componentes, acorta el tiempo de instalación y minimiza los costos de mano de obra, ideal para sistemas fotovoltaicos de azotea comerciales e industriales.
Parámetros técnicos
| Sitio de instalación | Techo curvo |
| Material | Aluminio 6005-T5, acero inoxidable SUS304 y EPDM |
| Carga de viento | 35 m/s |
| Carga de nieve | 2 kN/m² |
| Módulos fotovoltaicos | Con o sin marco |
| Estándar de diseño | AS/NZS 1170;JIS C8955:2017;EN 1991-1-3 EN 1991-1-4;NSCP 2015 |
| Garantía | 15 años |
Detalles
Mini carril de 1,60 mm de altura Los segmentos se suministran con una almohadilla de goma EPDM en la parte inferior cubierta.2.Utilizado para Tejado de chapa rapezoidal, tejado de chapa ondulada y tejado de paneles sándwich.3. Almacén de la UE, entrega rápida.
LEER MÁS
1.Instalación de rieles cortos para ahorrar costos.Longitud del carril personalizable.2. Los segmentos de riel se suministran con una almohadilla de goma EPDM en la parte inferior cubierta.3. En stock en la UE, entrega rápida.
LEER MÁS
1.Existen múltiples opciones para pernos de suspensión con diversas especificaciones.2. Adecuado para una variedad de tipos de techos, incluidos techos de metal, techos de tejas, techos de tejas de asbesto y más.3.Premontado al máximo antes del envío.
LEER MÁS
1.Los carriles en forma de U están disponibles en dos alturas: 30 mm y 40 mm.2.La longitud es de 120 mm, pero también hay disponibles longitudes personalizadas.3.La parte inferior está equipada con cinta selladora de EPDM.
LEER MÁS
1.Solución de montaje no penetrante para tejados de chapa.2.Estructura simple, instalación rápida.3. Ofrecemos una variedad de abrazaderas que son adecuadas para diferentes tipos de techos. La personalización también está disponible.
LEER MÁS
1.No se necesitan rieles.2.No se requiere penetración en el techo.3.Instalación fácil y rápida. Económico.
LEER MÁS
1.Instalación inclinada con ángulos ajustables.2. Hay dos opciones de instalación disponibles: fijación directa con tornillos o uso con abrazaderas de techo con junta alzada.3. Es adecuado tanto para techos metálicos como para techos de hormigón.
LEER MÁS
Adecuado para la instalación de paneles solares en varios tipos de techos metálicos.
